TONIEfigur - Shelf for Toniebox & Toniefiguren (Tonies)

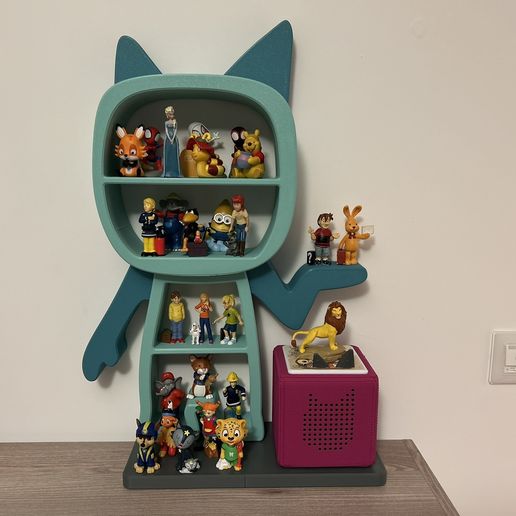

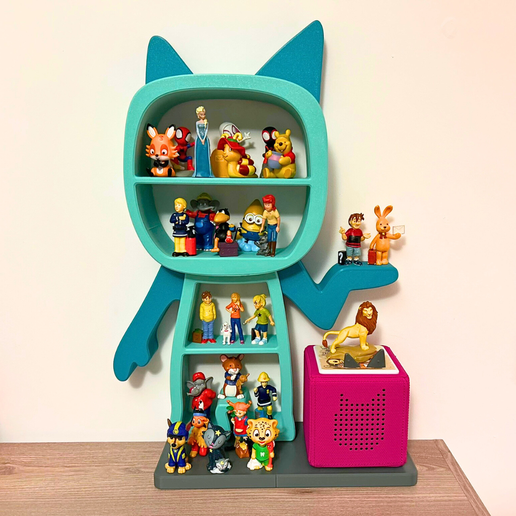

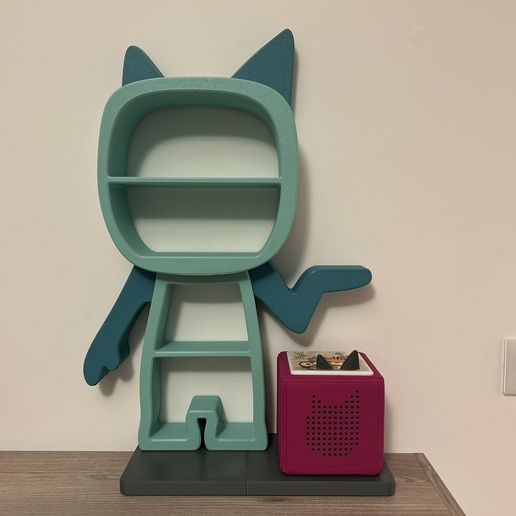

*The iconic Kreative-Tonie figure as a large shelf for the collection and the Toniebox!
In a particularly sturdy and child-friendly design with rounded edges and at the same time very high stability and low filament consumption.

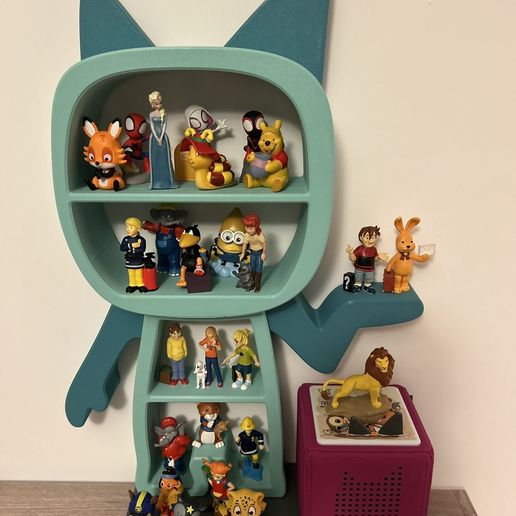

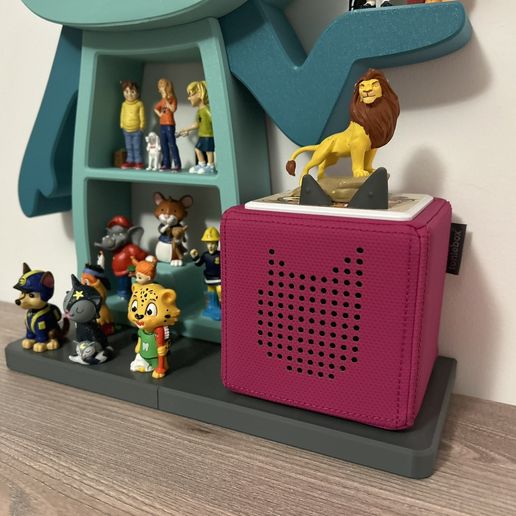

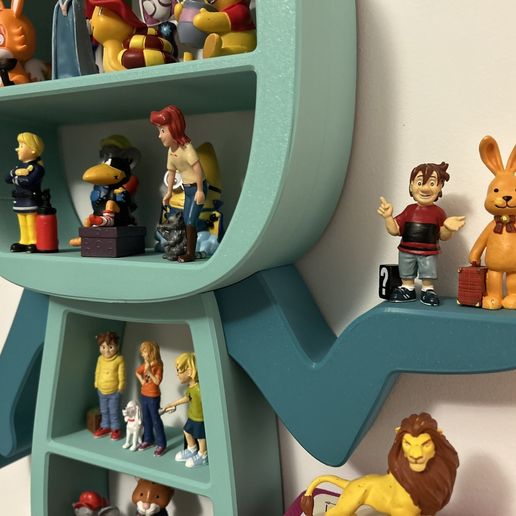

The figure alone offers space for up to 20 Tonie figures. If the base plate for the box is also printed (optional), a further 5 figures will fit on it.

To ensure that the figures hold magnetically on the pedestals, a washer is inserted from behind and fixed in place with a drop of glue. 5 identical disks are also printed in the base plate (a pause is necessary for insertion in the print): 20 mm diameter and max. 1.25 mm thicker (M4x20)! These fit best here: https://amzn.to/4bGHUwh

All parts are plugged in. I recommend adding some glue for a better and more secure hold (note: do not glue the ears to the adapter so that the wall screws remain accessible).

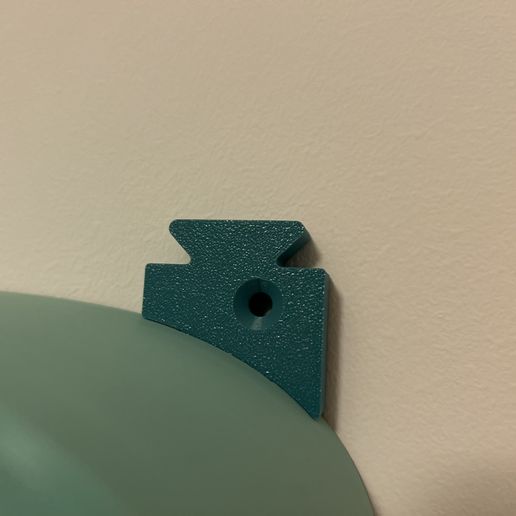

The shelf can be screwed to the wall with invisible brackets. Suitable for 4.5-5.0 mm countersunk screws. Three screws are required for the figure and one more for the base plate.

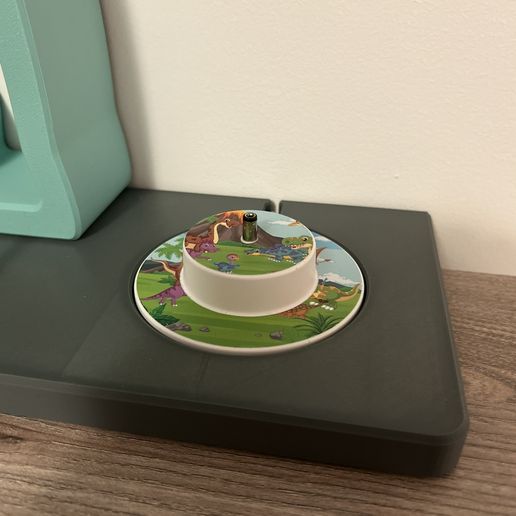

If the base plate is not printed, the figure can be neatly closed at the bottom with two covers.*

ATTENTION:
*There are 2 versions of the shelf, for the original one
a printer with at least 250x250mm print bed is required! In the second version with the designation 18x18, the body is divided into 2 parts and the head into 4 parts so that the shelf can also be printed on a printer with a 180x180mm print bed.

A finished BambuLab file is already included in the download. The pictures show the original file for the large printer, the 18x18 version has additional visible connecting lines.

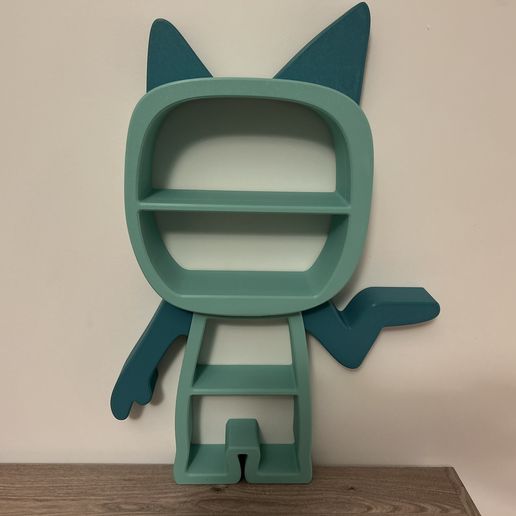

The figure alone has a height of 55.5 cm, a width of 40 cm and a depth of 8.6 cm.
This requires 1,030 g of filament.

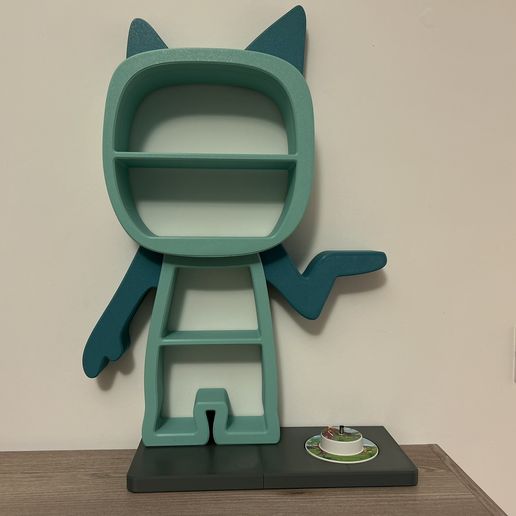

If the base plate is also printed, the total dimensions are 57 cm x 42 cm x 14 cm.
A total of 1,370 g of filament is then required.

When printing the 18x18 version, about 100g more filament is required for the additional connectors. The printing time is extended by approx. 20%.*

EXTENSION
You've send me many questions about a basplate wihtout the cutout for the charging stations, but with the possibility to store more Tonies. And here it is! Instead of mounting the boy you can now add 10 additional Tonies with the extension baseplate file!

You want to use the design commercially and print it (sell the printed shelf)? Then you can find the commercial license here: https://cults3d.com/de/modell-3d/verschiedene/toniefigur-kommerzielle-nutzung

Die ikonische Figur der Kreative-Tonie als großes Regal für die Sammlung und die Toniebox!
In einer besonders stabilen und kindgerechten Ausführung mit abgerundeten Kanten bei gleichzeitig sehr hoher Stabilität und wenig Filament-Verbrauch.

Die Figur alleine bietet Platz für bis zu 20 Tonie-Figuren. Wenn die Bodenplatte für die Box mit gedruckt wird (optional), dann passen weitere 5 Figuren darauf.

Damit die Figuren magnetisch auf den Podesten halten, wird von hinten eine Unterlagscheibe eingesteckt und mit einem Tropfen Kleber fixiert. In der Boden platte werden 5 identische Scheiben mit eingedruckt (hierfür ist eine Pause zum Einlegen im Druck notwendig): 20 mm Durchmesser und max. 1,25 mm Stärke (z.B. M5x20)! Am besten passen diese hier: https://amzn.to/4bGHUwh

Alle Teile werden gesteckt. Ich empfehle zusätzlich etwas Kleber für einen besseren und sicheren Halt (Achtung: Die Ohren nicht am Adapter festkleben, damit die Wandschrauben erreichbar bleiben!).

Das Regal kann mit unsichtbaren Halterungen an die Wand geschraubt werden. Passend für 4,5-5,0 mm Senkkopfschrauben. Für das die Figur werden 3 Schrauben benötigt, für die Bodenplatte eine weitere.

Wird die Bodenplatte nicht gedruckt, kann die Figur unten mit zwei Covern sauber verschlossen werden.

ACHTUNG!
Es gibt 2 Versionen des Regales, für die originale ist
ist ein Drucker mit min. 250x250mm Druckbett notwendig! Bei der zweiten mit der Bezeichnung 18x18 ist der Körper in 2 Teile geteilt und der Kopf in 4 Teile, damit das Regal auch auf einem Drucker mit 180x180mm Druckbett gedruckt werden kann.

Eine fertige BambuLab-Datei ist jeweils bereits im Download enthalten. Die Bilder zeigen die originale Datei für den großen Drucker, die 18x18 Version hat zusätzliche sichtbare Verbindungslinien.

Die Figur alleine hat eine Höhe von 55,5 cm, eine Breite von 40 cm und eine Tiefe von 8,6 cm.
Hierfür sind 1.030 g Filament notwendig.

Wird auch die Bodenplatte mit gedruckt sind die Gesamtmaße: 57 cm x 42 cm x 14 cm.
Es werden dann in Summe 1.370 g Filament benötigt.

Wenn die 18x18 Version gedruckt wird sind etwa 100g mehr Filamente notwendig für die zusätzlichen Verbinder. Die Druckzeit verlängert sich um ca. 20%.

ERWEITERUNG
Ich habe einige Anfragen bekommen, anstatt der Ladestation weitere Tonies auf die Bodenplatte stellen zu können. Das ist jetzt mit der Erweiterung möglich. Statt der Box passen so 10 weitere Tonie-Figuren auf die linke Bodenplatte.

Du willst das Design kommerziell nutzen und drucken (Verkauf des gedruckten Regals)? Dann findest du hier die Commercial License dafür: https://cults3d.com/de/modell-3d/verschiedene/toniefigur-kommerzielle-nutzung

*Body and head:

• 3 contours

• 0.24 mm layer height

• 8 base and top layers

• 15% infill

All other parts:

• 2 contours

• 0.2 mm layer height

• 6 base and top layers

• 15% infill

The surfaces of both base plates should be ironed. All plug connections that are in the air and the wall attachment on the body must be supported.

Otherwise, all parts are optimally aligned directly and with the visible side on the panel.*

Body and head:

• 3 contours

• 0.24 mm layer height

• 8 bottom and top layers

• 15% filling

All other parts:

• 2 contours

• 0.2 mm layer height

• 6 bottom and top layers

• 15% filling

The surfaces of the two base plates should be ironed. All plug connections that are in the air and the wall mounting on the body must be supported.

Otherwise, all parts are optimally aligned directly and with the visible side on the plate.
