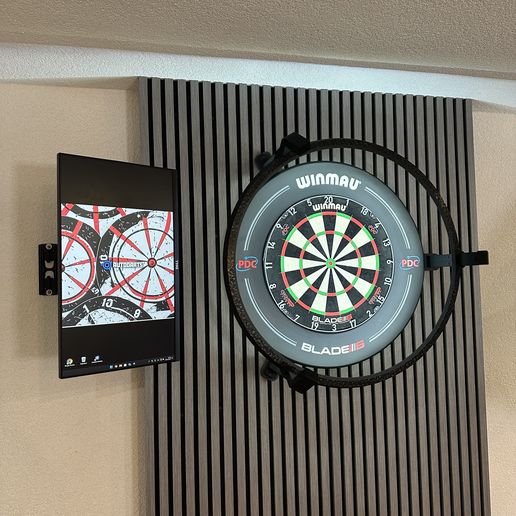

Autodarts DIY Robbel90 Steeldart Score System

Ich biete hier mein Dart Score System für Autodarts / Dart.it usw.
Wir sind seit 2022 bei Autodarts dabei und haben ein Universelles System geschaffen was passend für viele Beleuchtungssysteme und Kameras ist.
Dieses komplette Paket wird dank der Hilfe durch die Autodarts-Community ständig weiterentwickelt und gepflegt.

Nicht umsonst ist dieses Paket mit abstand das am meisten heruntergeladene DIY-System für Autodarts.
Alles ist in PDF Dateien Dokumentiert und in YouTube Videos erklärt.

---

Dieses Paket ist passend für viele Dart-Beleuchtungssysteme:

-> Winmau Plasma Beleuchtungsring
-> Target Corona Beleuchtungsring
-> Mission Torus 270 Beleuchtungsring
-> Beleuchtungsring zum selbst Drucken

---

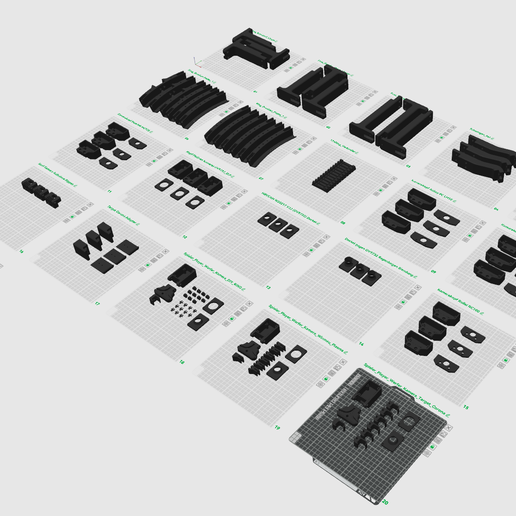

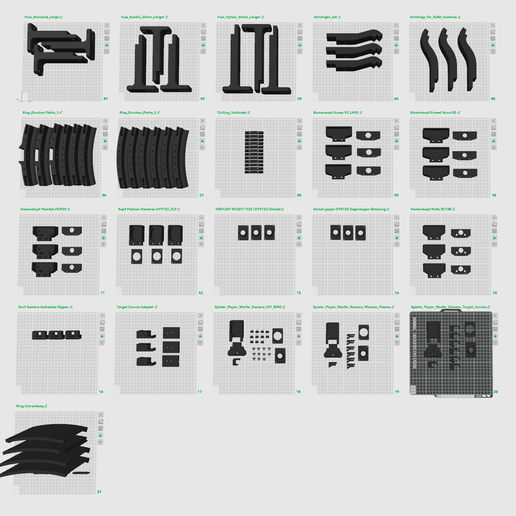

Für jedes System gibt es eine fertige 3MF Datei.
In jeder 3MF Datei sind alle Teile fertig Positioniert und eingestellt zum drucken.
3MF Dateien sind via Bambustudio / Orca-Slicer zu öffnen.
Somit müssen nicht umständlich verschiedene STLs zusammen gesucht werden.

Wenn ihr selbst keinen 3D Drucker besitzt könnte ihr die
3D Druckteile mit allen Schrauben und Schmelzmuttern bei mir direkt im Onlineshop bestellen unter !!!LINK!!!

---

In der DIY-LINKSAMMLUNG findet ihr alles was man brauch um ein DIY-System zu bauen.
Natürlich immer aktuell und auf den neusten Stand:

LINKSAMMLUNG --> link

---

Mit den Youtube-Shorts und Youtube-Videos könnt ihr euch alles nochmal Live und in Farbe anschauen bevor ihr mit den Projekt startet.

Grundlagen Autodarts: --> link

YouTube Shorts: --> link

YouTube Videos: --> link

OnlineShopRobbel90 --> link

Facebook-Gruppe: --> link

Discord: --> link

---

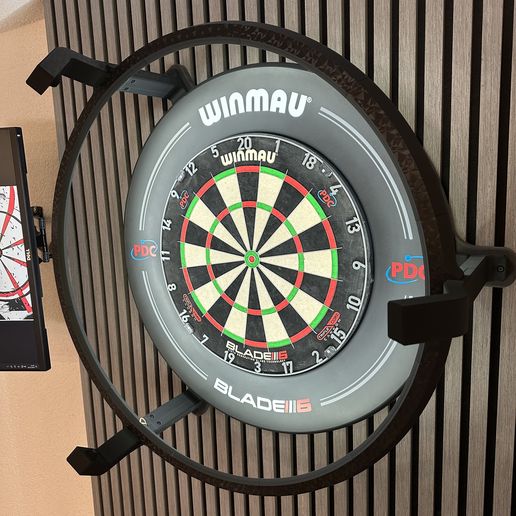

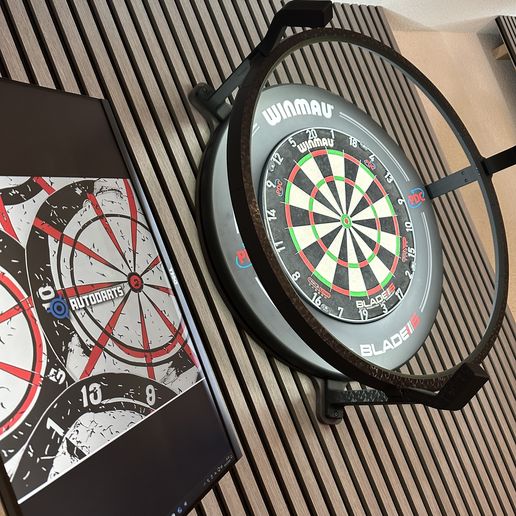

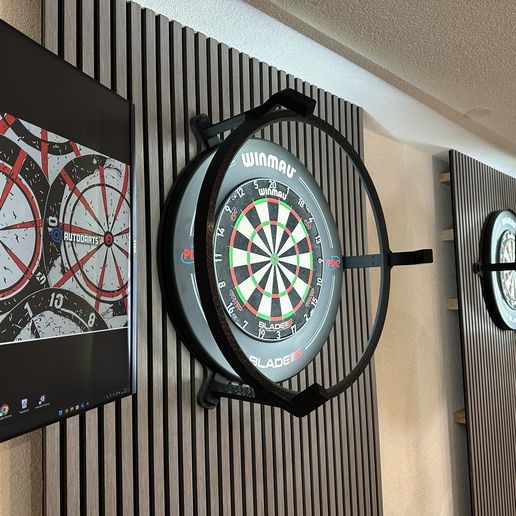

Grundhalter:

Ein Grundhalter besteht aus je einem Fuß + Schwinge + Kamerahalter + Kameradeckel.
Von diesen montierten Grundhaltern werden 3 Stück benötigt.
Diese 3 Grundhalter halten dann alle Beleuchtungsring -> Dies bisherigen Halterungen der Beleuchtungssysteme fallen weg.

---

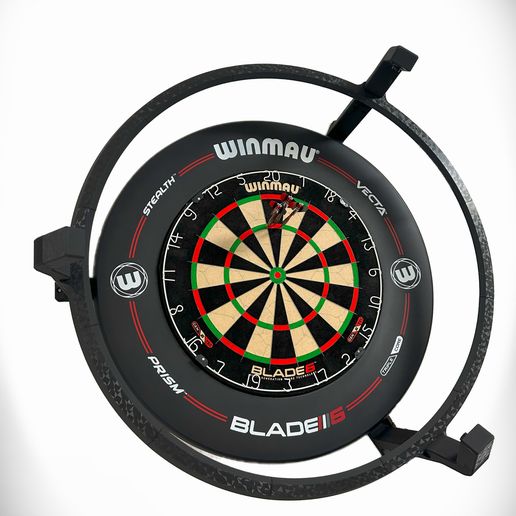

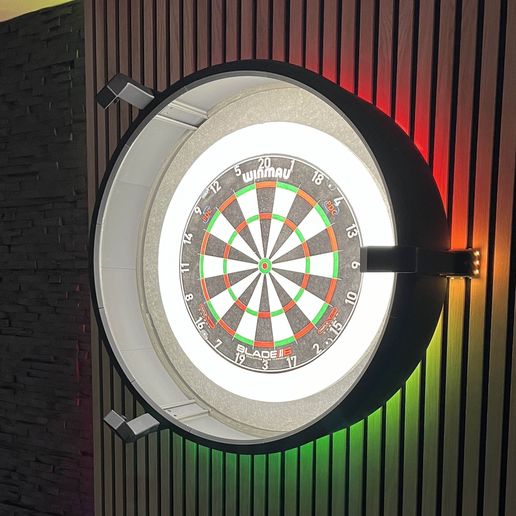

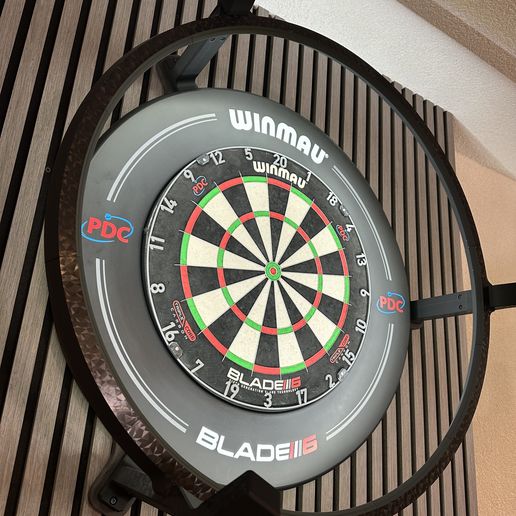

Winmau Plasma LED Ring:

An die 3xGrundhalter kann der Winmau-Plasma Beleuchtungsring direkt mit den M4 schrauben die vorher die Halterungen des Winmau-Plasma gehalten haben montiert werden.

Target Corona Vision:

Da der Target Corona Vision einen kleineren Durchmesser hat als der Winmau-Plasma Beleuchtungsring, muss dieser abstand überbrückt werden,
damit die 3 Grundhalter immer an der selben Position verbleiben.
Deshalb gibt es einen zweiteiligen Adapter der den Target Corona Beleuchtungsring befestigt. (Adapter Basis + Deckel)

Mission Torus 270:

Da der Mission Torus 270 einen kleineren Durchmesser hat als der Winmau-Plasma Beleuchtungsring, muss dieser abstand überbrückt werden,
damit die 3 Grundhalter immer an der selben Position verbleiben.
Deshalb gibt es einen zweiteiligen Adapter der den Mission Torus 270 Beleuchtungsring befestigt.(Adapter Basis + Deckel)

DIY 3D Druck Ring:

Wer noch kein Beleuchtungssystem besitzt, kann sich mit den verschraubbaren Ringteilen einen eigenen Beleuchtungsring bauen.
Dafür benötigst du folgende Teile, welche mit dem 3D Drucker gedruckt werden.

3x Ring_Halter
9x Ring_Teile

---

Schalldämmung:

Für die User mit einem Schalldämmungs-System hinter der Dartscheibe sind die Grundhalter entsprechend verlängert wurden indem die Länge der Füße angepasst wurde.

Dartherz-Vilyzer: +55mm länger
Karella : +20mm länger

->hierbei kommt es nicht auf +/- 1cm an (Für User mit einen selbst gebauten Schallschutz)

---

Aufbau:
Für den Aufbau sind Explosionszeichnungen als PDF beigelegt.
Alle Positionen von Schrauben und Gewindeeinsätzen sind hier verständlich sichtbar gezeichnet.

---

Normteile für jedes System:

Normteile Target Corona:

Einschmelzmutter M4 18x
Einschmelzmutter M2 18x
Zylinderkopfschraube M4x14mm 18x
Zylinderkopfschraube M2x6mm 18x

Normteile Winmau Plasma:

Einschmelzmutter M4 18x
Einschmelzmutter M2 12x
Zylinderkopfschraube M4x14mm 12x
Zylinderkopfschraube M4x10mm 6x (Oder die Schrauben des Winmau-System selbst)
Zylinderkopfschraube M2x6mm 12x

Normteile DIY 3D Druck Ring:

Einschmelzmutter M4 18x
Einschmelzmutter M3 12x
Einschmelzmutter M2 12x
Zylinderkopfschraube M4x14mm 12x
Zylinderkopfschraube M4x10mm 6x
Zylinderkopfschraube M3x10mm 12x
Zylinderkopfschraube M2x6mm 6x
Zylinderkopfschraube M2x4mm 6x

---

Einschmelzmuttern / Gewindeeinsätze kaufen

Turmberg3D --> link
Ruthex--> link

Schrauben kaufen --> link

Vielen Dank an die Autodarts Community die mit ihren vielen Ideen und Verbesserungsvorschlägen an diesen Projekt mitgewirkt haben.

Besonderer Dank geht an
@Lee085
@Acie
@Arnes-hoernertee
@Muellek

Dieses Design basiert Teilweise auf den System von Viperman3:
--> link

A complete 3MF file is created for each system, which contains all STL files and the parameters
